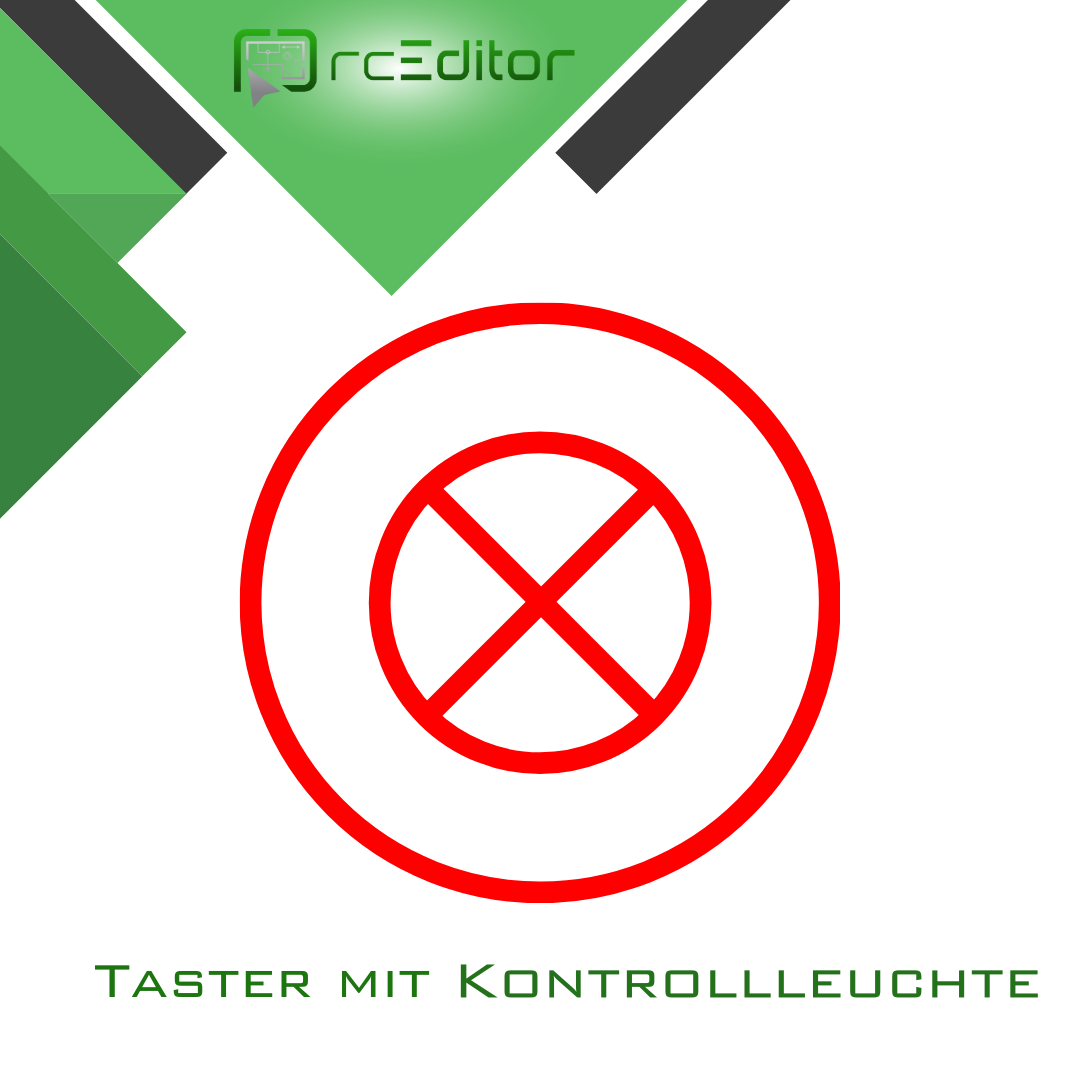

Das rechts dargestellte Elektrosymbol zeigt einen Taster mit Kontrollleuchte in Elektroinstallationsplänen. Dieser wird verwendet, wenn neben der eigentlichen Tasterfunktion zusätzlich eine Kontroll- oder Orientierungsleuchte gewünscht ist.
Die Kontrollleuchte kann beispielsweise anzeigen, ob eine angeschlossene Beleuchtung oder ein Gerät eingeschaltet ist. Besonders sinnvoll ist dies bei Schaltungen, bei denen von außen erkennbar sein soll, ob eine Funktion aktiv ist.
Je nach Ausführung kann die Leuchte auch als Orientierungslicht dienen. In diesem Fall leuchtet der Taster im ausgeschalteten Zustand leicht, damit er in dunklen Räumen, Fluren oder Kellern leichter gefunden werden kann.
Das Symbol kennzeichnet im Elektroinstallationsplan die Position des Tasters mit Kontrollleuchte.
