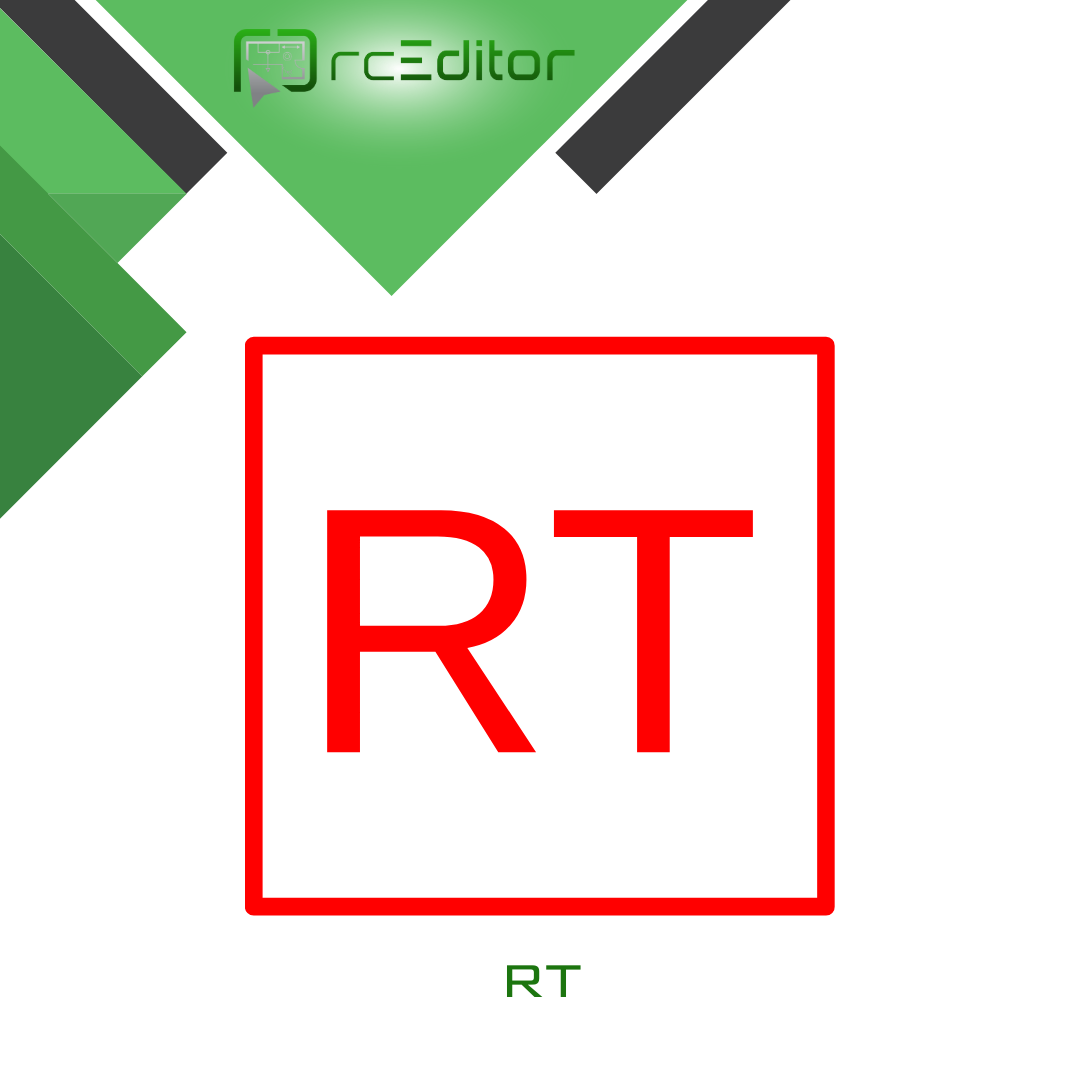

Hier siehst Du das Symbol für einen Raumtemperaturregler. Der Raumtemperaturregler gehört heute zu den wichtigsten Bedienelementen für den Komfort in Wohngebäuden, Büros und anderen Zweckbauten.
Er dient dazu, die gewünschte Raumtemperatur einzustellen und die Heizung oder Kühlung entsprechend zu regeln. Dazu misst der Regler die aktuelle Raumtemperatur und vergleicht sie mit der eingestellten Solltemperatur.
In der Praxis wird der Raumtemperaturregler häufig direkt neben der Tür am Raumzugang installiert. Das ist zwar besonders komfortabel, da er leicht erreichbar ist, jedoch nicht immer die beste Position für eine genaue Temperaturmessung. In Türnähe kann der Regler durch Zugluft, kalte Außenwände oder geöffnete Türen beeinflusst werden, wodurch die Regelung ungenauer werden kann.
Optimalerweise sollte ein Raumtemperaturregler an einer Innenwand montiert werden, an der möglichst konstante Bedingungen herrschen. Außerdem sollte er nicht direkt über Heizkörpern, in direkter Sonneneinstrahlung oder in der Nähe von Fenstern installiert werden.
Die übliche Montagehöhe liegt zwischen 1,45 m und 1,60 m. Dadurch befindet sich der Regler ungefähr auf Kopfhöhe, was einerseits eine angenehme Bedienung ermöglicht und andererseits eine realistische Wahrnehmung der Raumtemperatur unterstützt.
Das Symbol mit der Aufschrift „RT“ wird alternativ in der Praxis gerne in Elektroinstallationsplänen verwendet.
Ein Raumtemperaturregler funktioniert nur so gut wie seine Position im Raum – kleine Abweichungen können die Regelung deutlich beeinflussen.
Mit dem rcEditor kannst Du die optimale Stelle im Grundriss festlegen: So lässt sich schon im Plan beurteilen, ob der Regler sinnvoll platziert ist und unter realistischen Bedingungen misst.
