Das Elektrosymbol für einen „Ausschalter“ wird in Elektroplänen verwendet, um die Installationsorte von Schaltern zu kennzeichnen, die es ermöglichen, einen einzelnen Stromkreis manuell zu unterbrechen oder zu schließen. Ausschalter oder einpolige Schalter sind grundlegende Bauteile in der Elektrotechnik und finden in nahezu jeder elektrischen Installation Anwendung, von der einfachen Lichtsteuerung bis zur Absicherung von Geräten.
Diese Schaltertypen sind ideal für Räume und Situationen, in denen eine einfache Ein-Aus-Steuerung benötigt wird, wie das Einschalten einer Deckenleuchte in einem Raum, die Stromzufuhr zu einer Steckdose oder das Betätigen eines Geräts. Die korrekte Planung und Kennzeichnung von Ausschaltern in einem Elektroplan ist entscheidend, um eine effiziente und sichere Nutzung zu gewährleisten und erleichtert die Installation sowie zukünftige Wartungsarbeiten.

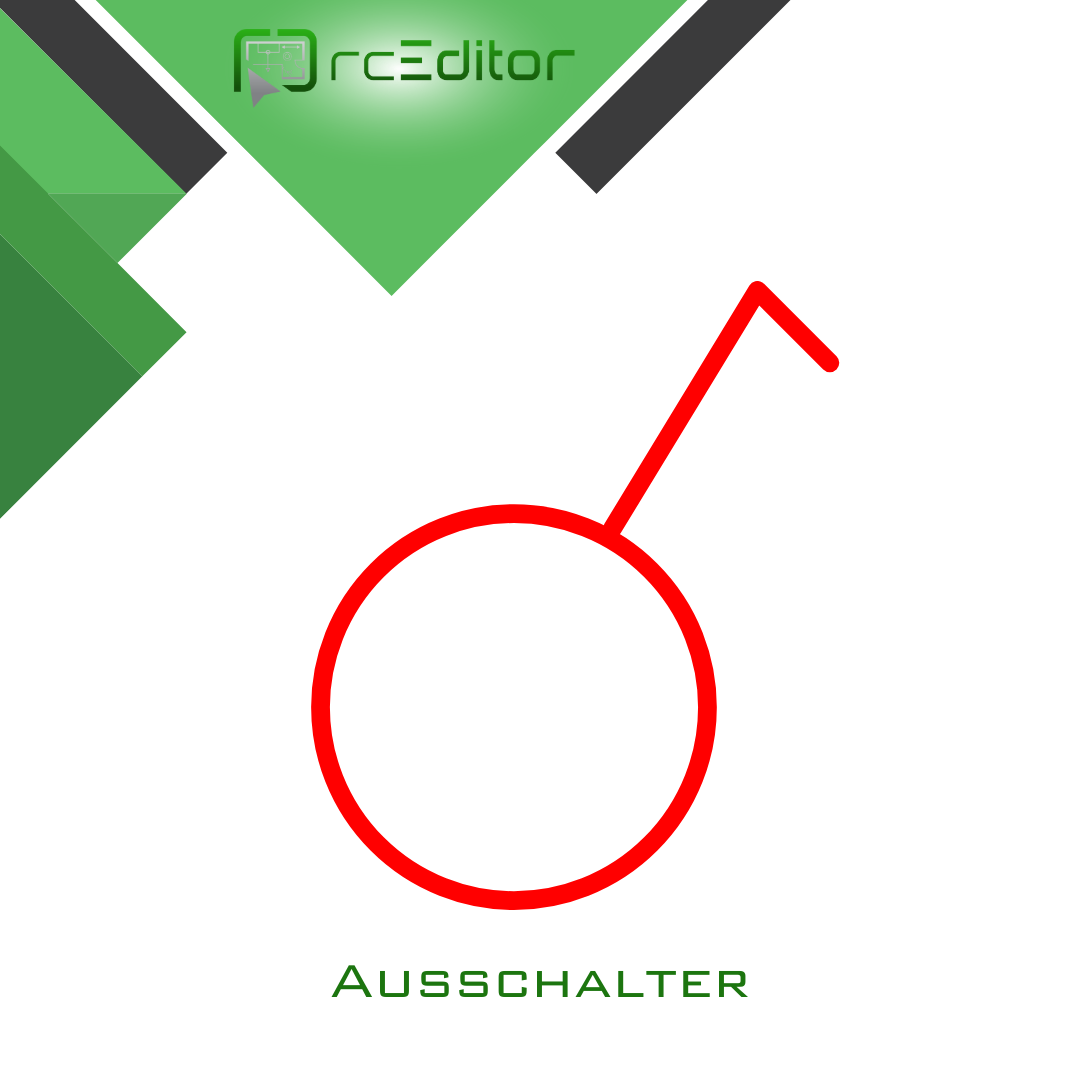

Das Symbol für einen Ausschalter besteht aus einem Kreis (fester Kontakt), von dem eine schräge Linie (beweglicher Schalthebel) ausgeht. Der kleine Knick am Ende der Linie zeigt den Kontaktpunkt im geöffneten Zustand, was den unterbrochenen Stromkreis symbolisiert.
