Du suchst die genaue Bedeutung oder die Norm-Bezeichnung für ein bestimmtes Schaltzeichen? Nutze die Suche oder wähle ein Symbol aus der Bibliothek, um Detailinfos zur Anwendung im Elektroplan zu erhalten.
Um in Elektroplänen, Installationsplänen und Schaltplänen elektrische Komponenten verorten zu können, nutzt man grafisch standardisiert Elektrosymbole bzw. Schaltzeichen. Die Symbole folgen der Norm DIN EN 60617 und sind für Elektriker, Fachbetriebe und Bauherren weltweit lesbar. So zeigen diese auf einen Blick, wo welche elektrischen Komponenten verbaut sind: Steckdosen, Schalter, Leuchten, Anschlüsse und vieles mehr.
Mit dem rcEditor zeichnest Du normgerechte Elektroinstallationspläne direkt im Browser – ganz ohne teure Software oder Einarbeitungszeit:
Praxisnahe Symbole für die Elektroinstallation: Steckdosen, Schalter, Lichtauslässe und Verteiler nach DIN EN 60617 und DIN 18015-3.
Inklusive Gratis-PDF: Nach dem kostenlosen Testen der Demo-Version kannst Du die komplette Symbol-Übersicht und Deinen erstellten Plan direkt als PDF herunterladen.
Keine Software-Installation: Sofort im Browser starten – ideal für die Elektroplanung der eigenen Hausinstallation oder für Kundengespräche.
Wer die Bedeutung der wichtigsten Elektrosymbole kennt, kann Installationspläne selbst lesen, verstehen und mit dem rcEditor sogar selbst erstellen.
Planungs-Tipp: Platziere die Elektro-Symbole in der Hausinstallation direkt in den genormten Installationszonen. Mit der integrierten Symbol-Bibliothek im rcEditor erstellst Du rechtssichere Pläne in wenigen Minuten.
Elektrische Schaltzeichen sind die „Sprache“ des Elektroinstallationsplans. Jedes Symbol steht für eine bestimmte Komponente. Eine einfache Steckdose sieht anders aus als eine Doppelsteckdose, ein Wechselschalter anders als ein Serienschalter. Diese Eindeutigkeit ist entscheidend: Elektriker, Planer und Bauherren müssen denselben Plan gleich lesen können, ohne Rückfragen.

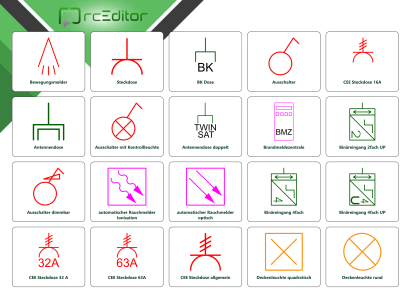

Im rcEditor stehen alle gängigen Schaltzeichen und elektrischen Symbole direkt in der Symbolbibliothek zur Verfügung: von der einfachen Steckdose bis zur Brandmeldeanlage.

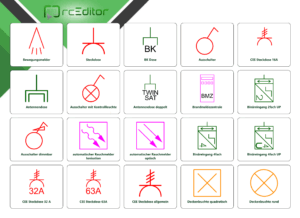

Die Elektrosymbole im Hausinstallationsplan lassen sich in übersichtliche Kategorien einteilen. Die wichtigsten findest Du hier auf dieser Seite:
Steckdosen & Anschlüsse – von der einfachen Schuko-Dose bis zum CEE-Anschluss für Starkstrom.

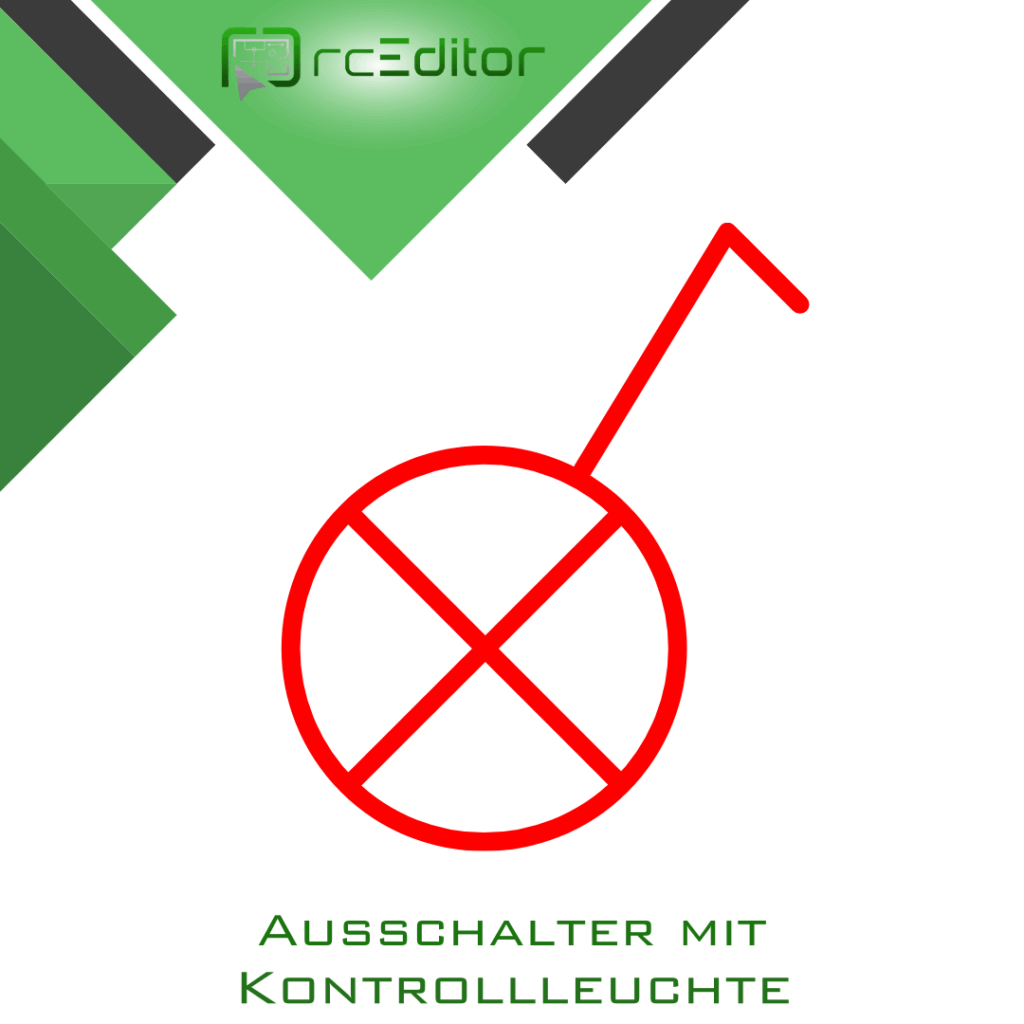

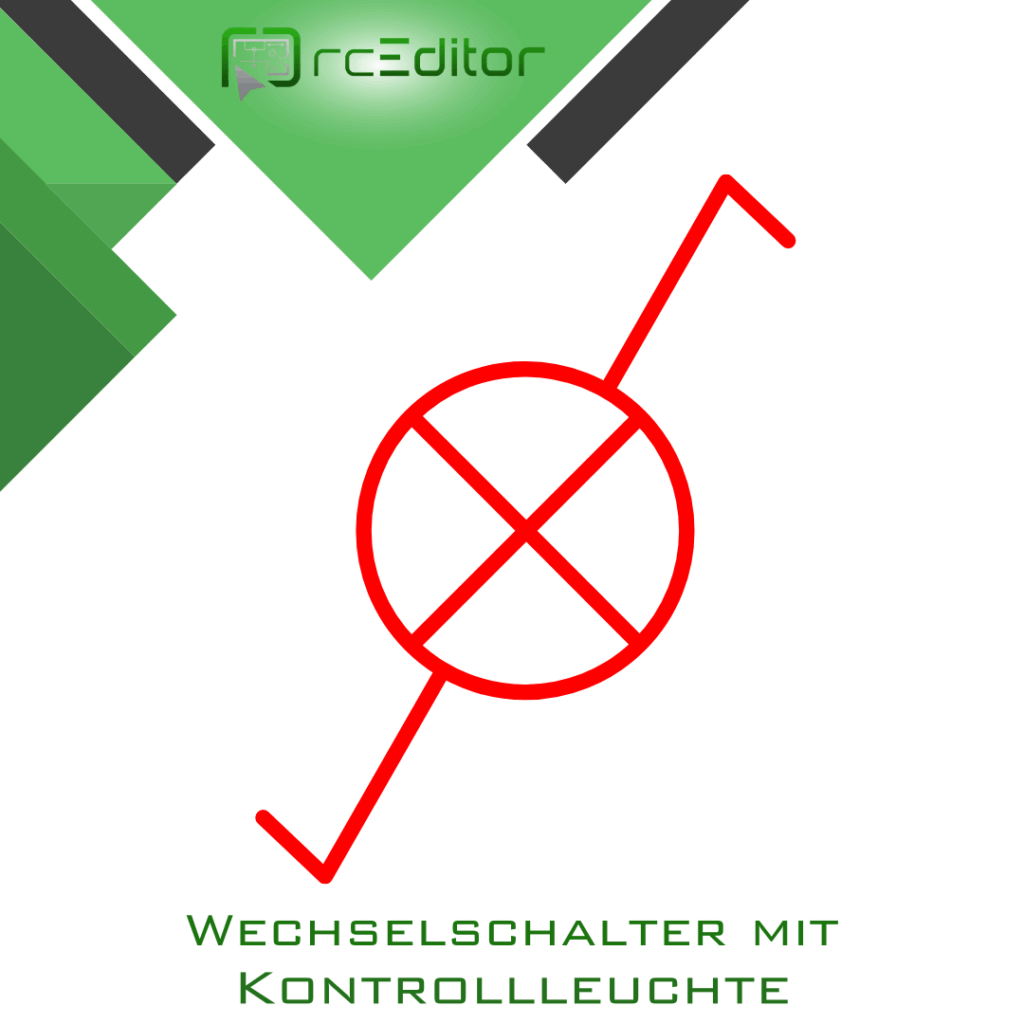

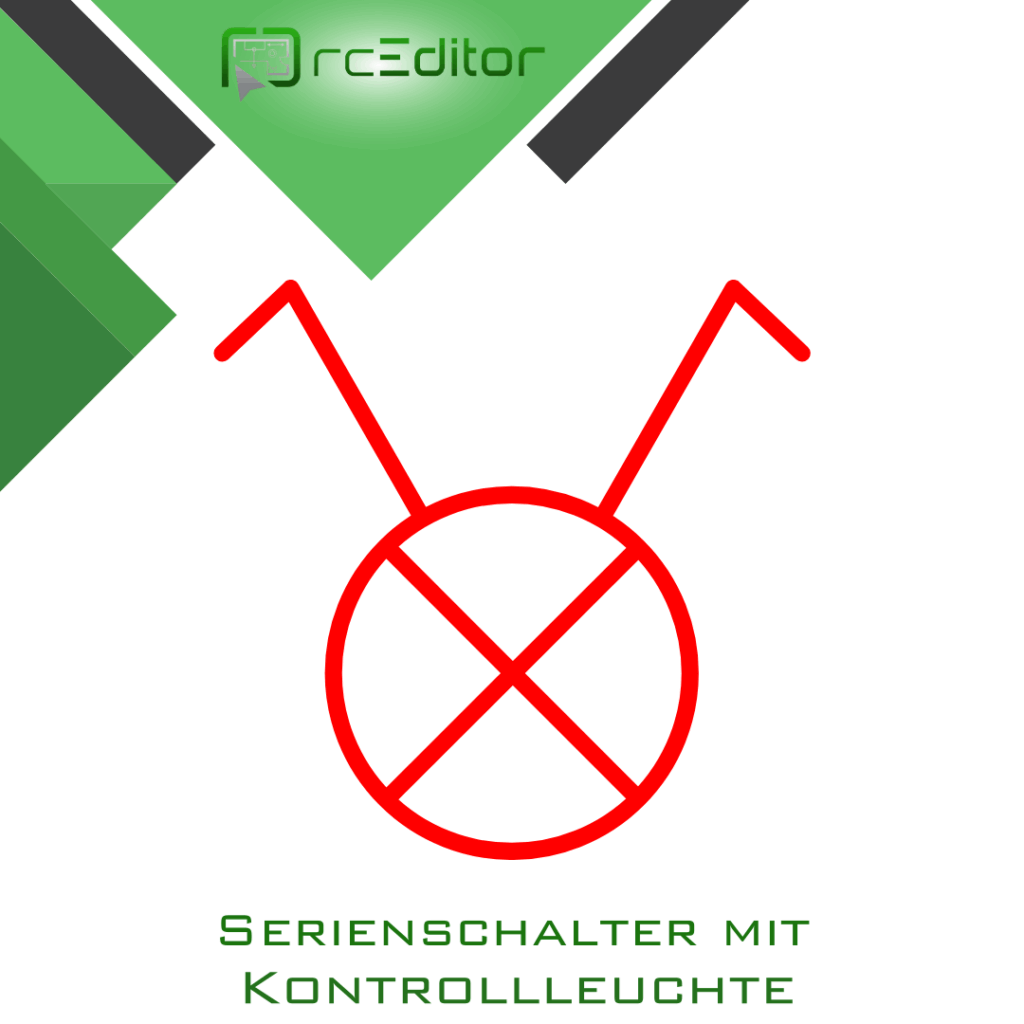

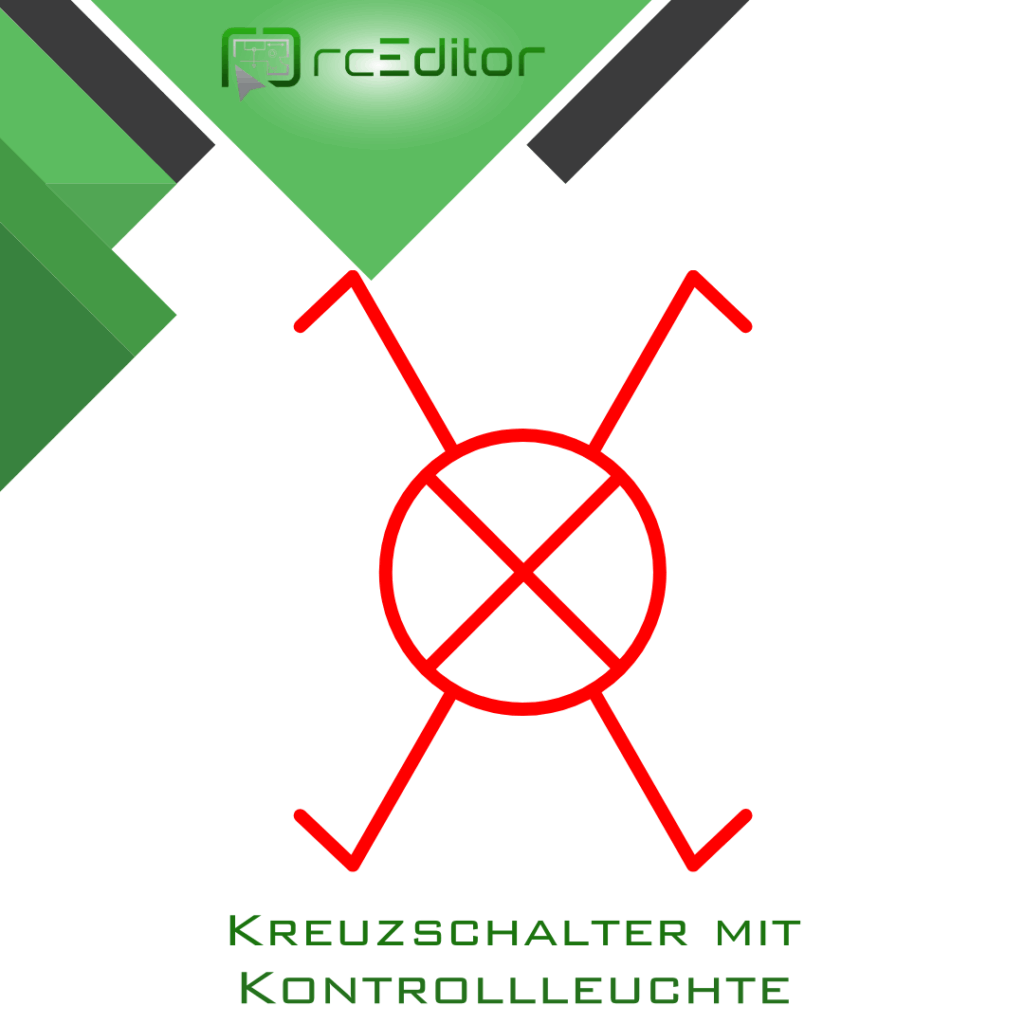

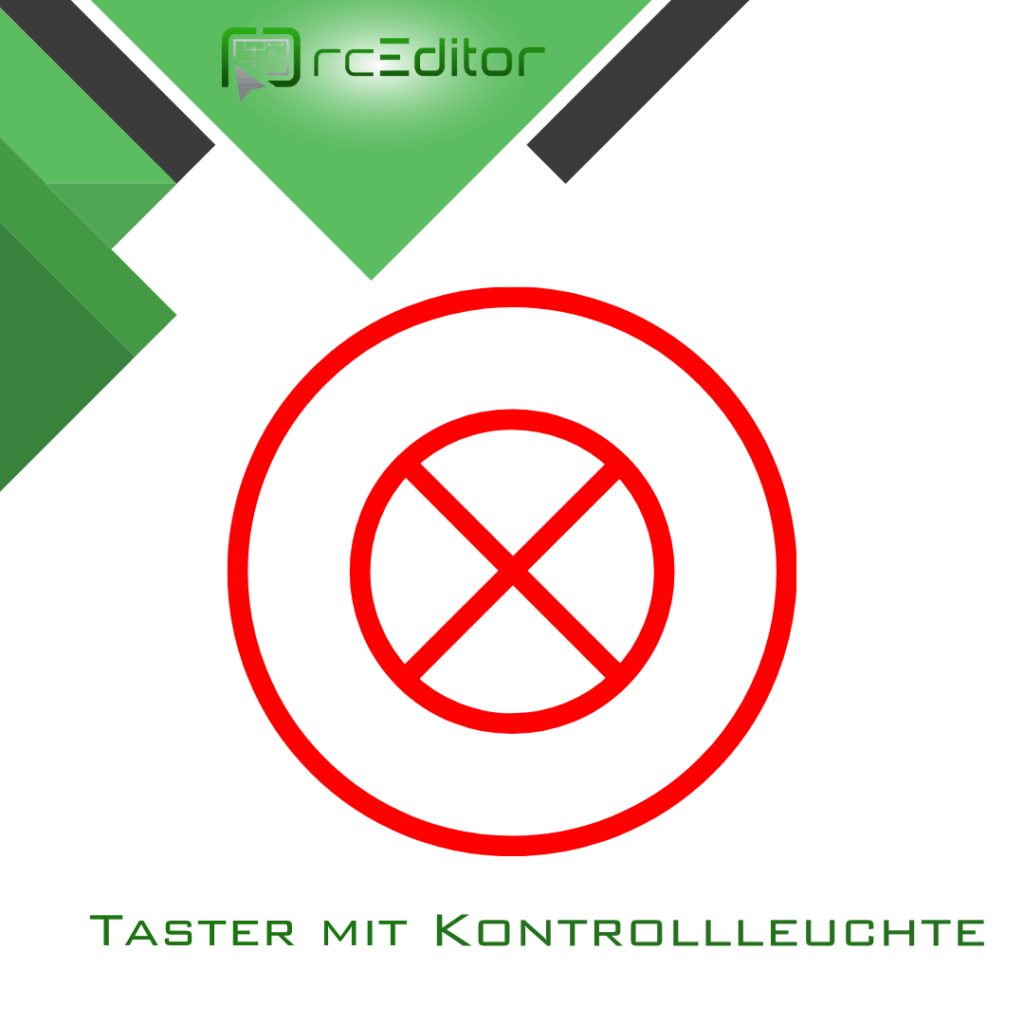

Schalter & Taster – Ausschalter, Wechselschalter, Serienschalter, Bewegungsmelder und mehr.
Beleuchtung – Deckenleuchten, Wandleuchten, Downlights und Sicherheitsbeleuchtung.
Elektrogeräte – Herd, Waschmaschine, Trockner und weitere Haushaltsgeräte mit Festanschluss.
Brandmeldetechnik – Rauchmelder, Druckknopfmelder und Feuerwehrbedienfeld.
EDV & Antenne – Datensteckdosen, SAT-Dosen und IT-Anschlüsse.
Viele suchen nach Elektrosymbolen als PDF zum Ausdrucken oder Nachschlagen. Im rcEditor geht das noch einen Schritt weiter: Du lädst Deinen Grundriss hoch, platzierst die Symbole direkt darin und exportierst den fertigen Elektroinstallationsplan als sauberes PDF. Kein separater Download, kein Ausdrucken auf Verdacht. Dein Plan mit Deinen Symbolen, fertig für Elektriker, Bauträger oder Baugenehmigung.
Alle Elektrosymbole, die Du auf dieser Seite siehst, sind im rcEditor bereits enthalten und sofort einsatzbereit.
